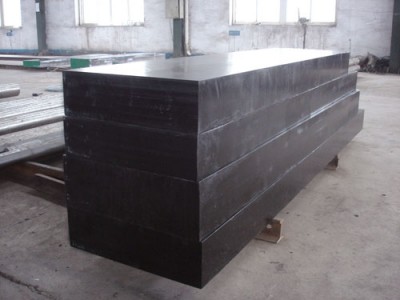

现货2344电渣铣光板

钢材特性

1.材质均匀，优越的切削加工性和抛光性、 2.高韧性及高塑性、 3.高低温下的高耐磨性、4.出色的整体硬化性、 5.良好的高温强度及耐热疲劳性。6.热处理时极低的变形性、7.与传统钢材相比具有更好的等向性，各方向都有出色的韧性和塑性.1.2344 为耐压热作模具钢。该钢经电渣重熔, 材质均匀,淬透性良好, 具有优良的机械加工性能及抛光性能, 高韧性及可塑性, 良好的高、低温耐磨性以及抗高温疲劳和耐热性。[1]

2热处理

锻造 软化退火 淬硬 回火

1050-850℃ 820-840℃ 1020-1050℃ 520-700℃

纯净度：按照ASTM E45方法A，A硫化物≤0.5，B氧化物，C硅酸盐和D球状氧化物各≤1或者DIN 50602-K1≤10 或者按客户要求。

钢材出厂状态：软化退火，良好的微观结构，硬度最大至229HB或者调质到客户要求。

等温退火规范

退火温度(850±10)°C, 保温2h, 随炉降温至(720±10)℃, 保温4h, 炉冷至500°C以下, 出炉空冷, 硬度≤229HBW。

高温回火规范

回火温度 (730 ±10)°C , 保温2h, 炉冷全≤500°C, 出炉空冷。

淬火、回火规范

淬火温度850 ~880℃ , 油冷, 硬度50 ~52HRC; 回火温度 580 ~640°C , 出炉空冷,硬度 28 ~36HRC

预硬化处理规范

加热温度 860 ~900°C , 油冷, 回火温度 570 ~70O°C , 空冷, 回火硬度 28~35HRC。[2]

3物理性能

1) 密度: 7.31g/cm。

2) 线胀系数：温度 18 ~100℃/18 ~200°C/18 ~300°C/18 ~400°C/18 ~500°C/18 ~600℃/18 ~700℃, 线胀系数 11.9 ×10K/12.20 ×10K/12. 50×10K/12. 81 ×10K/13.11 ×10K/13.41×10K/13.71×10K

3) 弹性模量: (20°C) 212000MPa, 切变模量 (室温) 为825000MPa, 泊桑比0.288

4) 热导率: 温度20℃/100℃/200°C/300°C/400°C,热导率36.0 [W/ (m·K)] /33.4[W/ (m·K)]/31.4[W/ (m·K)]/30.1[W/ (m·K)]/29.3[W/ (m·K)][3]

4运用状态

30-55HRC。

状态供货：塑料模具用扁钢 YB/T 094-1997 规定:扁钢宽度 170 ~410mm, 厚度 25~105mm。可在 29. 5 ~35HRC 硬度条件下供货。预硬态, 硬度≤28HRC; 退火态, 硬度≤22HRC[4]

5化学成分

C Si Mn P S Cr MO V

0.38-0.42 0.8-1.2 0.30-0.50 ≤0.015 ≤0.002 4.80-5.50 1.2-1.5 0.90-1.10

6超声波检验

ASTM A388-FBH max.3mm(1/8inch)或者SEP 1921-test group3-ciassE,e或者按客户要求。

7主要应用1.压铸模（模仁、固定件、上模、喷嘴、氮化顶针、）

2.挤压模（模仁、支承件、阻流块、）

3.热压模具、（铝、镁、铜合金、）

4.部件、如冷剪切、飞边、热剪、耐磨部件、
