点击图片查看原图

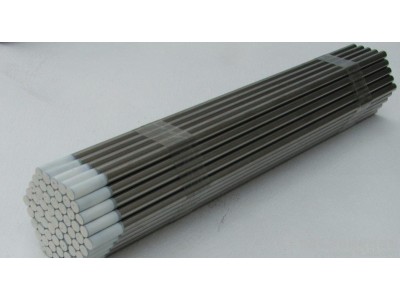

主要用于制造在腐蚀环境和无润滑强氧化气氛中工作的轴承零件。440C具有较好的高温尺寸稳定性，所以也可以作为耐腐蚀高温轴承钢使用。另外，还可以用来制造高质量的刀具，如医用手术刀，剪刀，喷嘴、轴承等。440C承受动载荷的能力较低。
化学成分
碳C：1.00
铬Cr：17.50
钴Co：-
氮N：-
锰Mn：0.50
钼Mo：0.50
镍Ni：-
磷P：0.04
硅Si：0.30
硫S：0.03
钨W：-
钒V：-
力学性能
硬度：退火,≤269HB;
淬火回火,≥58HRC
机械性能：
内应力(250 N/mm2)
抗拉强度(560 N/mm2)
EL(18 %) HB(250） [1]
热处理工艺
1)退火,800～920℃缓冷;
2)淬火,1010～1070℃油冷;
3)回火,100～180℃快冷。
适用范围
主要用于制造在腐蚀环境和无润滑强氧化气氛中工作的轴承零件。440C具有较好的高温尺寸温度性，所以也可以作为耐腐蚀高温轴承钢使用。另外，还可以用来制造高质量的刀具，如医用手术刀，剪刀，喷嘴、轴承等。440F:是提高440C钢的易切性能的钢种，用于自动车床、普通合金钢一样具有通过淬火实现硬化的特性，因此可通过选择牌号及热处理条件来得到较大范围的不同的力学性能。 440C承受动载荷的能力较低。 [1]
交货状态
一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货
特 性
440：高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有 三种：440A、440B、440C，另外还有440F（易加工型）
