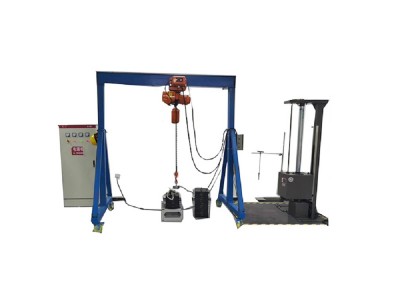

人体重量动荷载试验工装|GB 9706.1-2020|YY 1057-2016

本试验装置用于GB 9706.1-2020来自人体重量的动载荷测试。

1.1 来自人体重量的动载荷测试：人体重量模型的顶槽是有木质、金属或类似材料制成。槽预期用于装载适当的人体重量，多采用高密度材料（例如铅）。底座部分采用泡沫材料。泡沫材料是圆柱形而不是球形。人体重量模型具体尺寸要求详见GB 9706.1-2020中图33。

1.2 设备应能使人体重量模型从距离被测样品正上方150mm处落下，被测样品空间范围≥长1.6m*高1.2m，人体重量模型应最少配置200kg配重，单个配种块10kg，升降方式为电动升降。

1.3 电源输入：220V ~50Hz

1.4配备医用设备提手加载装置一台

1.4.1 技术参数：根据 GB9706.1-2020 标准第 21 章节规定医疗设备标准要求设计，用于检测可携带式设备上的提手或手柄应，通过相应的加载试验，检验提拎装置强度。

1.4.2拉力范围：至少0~1000N可调，精度±3%；拉力保持时间至少1s~100s可调,提拉装置升降行程≥400mm。

1.4.3 配套工装平台应≥600*600mm，并适配通用夹具，配表盘扭力计。

1.5配备脚踏开关寿命试验装置一台

1.5.1技术参数：符合YY 1057-2016医用脚踏开关通用技术条件相关项目检测需求

1.5.2试验次数：至少1~50000次可调；试验速度：至少1~30次/分钟可调

     施力范围至少10~50N可调

1.5.3测试平台≥400mm*400mm，测试数据实时显示，机架平台采用标准铝型材。

1.6配备脚踏开关加载1350N工装一台

1.6.1 技术参数：满足GB9706.1-2020及YY 1057-2016标准中要求对脚踏开关施加1350N作用力1min实验要求。

1.6.2 施加压力范围至少0~3000N可调，保持时间至少1s~120s可调

1.6.3施加压力精度±3%；压力接触面积625mm2,0.1m2，可试验高度小于等于100mm的脚踏开关。

1.6.4 测试数据实时显示，机架平台采用标准铝型材。
