产品组成：

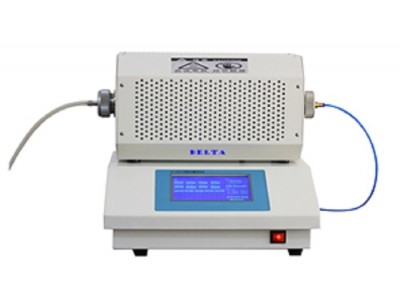

HME水分损失测量仪主要由双向气体发生器、湿气发生器、气体输送系统、称重仪器、校准HME、电脑、测试主机、水浴、绝热箱、储气容器等部件组成。
执行标准：
HME水分损失测量仪完全满足YY/T 0735.1-2009 《麻醉和呼吸设备湿化人体呼吸 气体的热湿交换器(HME) 第1部分：用于最小潮气量为250mL的HME》标准中一下试验要求：
6.2.1 原理
应通过从6.2.2中规定的试验仪器中记录的水分质量损失测量HME的性能。
6.2.2 试验仪器
试验仪器（图1）应由以下部分组成。
6.2.2.1 双向气流发生器
这是一个机械驱动的活塞， 用以产生一个具有正弦波形的气流。
6.2.2.2 水分发生器（HG），含：
a) 加热水浴（图2），空气通过它双向冒出；
b) 刚性筒状储气器（图3），较大体积为7L直径约为150mm，含有2L的储气囊；
c) 绝热箱（图4）， 含水浴、储气容器和加热源；
6.2.2.3 空气交付系统（图5），含有一个内径大于15mm的T型件和一个长至少200mm的排气管。
6.2.2.4 称量仪器，在被测量的质量范围内精度为±0.1g或更高。
6.2.2.5 流量测量仪，精度为至少读数的5%。
6.2.2.6 校准HME（图6），外壳内含9×9排列的81根聚氯乙烯（PVC）管路，每支管路内径为2mm，外径为4mmt,长度为50mm。
当该仪器已经装好并按6.2.2规定操作，用校准HME的湿气发生器的水分损失应如表3所示。
主要技术参数：
1. 双向气体发生器
|
试验条件 |
VT mL |
f min-1 |
通气 L/min |
I:E比 |
峰值吸入流量 L/min |
|
1 |
1 000 |
10 |
10 |
1:1 |
31.4 |
|
2 |
750 |
12 |
9 |
1:1 |
28.3 |
|
3 |
500 |
15 |
7.5 |
1:1 |
23.6 |
|
4 |
250 |
20 |
5 |
1:1 |
15.7 |
2. 潮气发生器：水温、空气温度控制在37℃±0.5℃, 精度0.1℃。
3. 气体输送系统：干态空气供应，（23±1）℃，每升空气＜1mgH2O。
4. 称重仪器：量程10kg精度为±0.1g。
5. 校准HME：外壳内含9×9排列的81根聚氯乙烯（PVC）管路，每支管路内径2mm、外径4mm、长度50mm，22外圆锥、15外圆锥、15内圆锥。
6. 电脑： 按照客户的要求编写软件。
7. 测试主机：触摸屏控制操作，显示温度、频率、潮气量等参数。
